NT系列耙式濃縮機
適用范圍
NT系列耙式濃縮機用于煤泥水的凈化及煤泥的回收。該系列濃縮機是由改進型耙式濃縮池、傾斜板耙式刮泥機等組成的濃縮澄清設備。
結構特征
采用攪拌絮凝方式進行預處理，使原料礦漿預先生成小絮團，同時避免因氣泡上浮造成浮選效應。采用深層給料方式，使原料礦漿沿給料箱圓周切線方向隔層地水平給入，以提高濃縮效率。利用雙溢流堰效應。使給料箱與濃縮池構成濃縮機兩個串聯的工藝條件。機架內設置傾斜板，大幅度地增加有效沉降面積，成倍提高處理能力和澄清水的質量。
技術規范
參數名稱 | 單位 | 產品型號 | ||||
NG(T)～15 | NG(T)～18 | NG(T)～24 | NG(T)～30 | |||
濃縮池內直徑 | 米 | 15 | 18 | 24 | 30 | |
濃縮池深度 | 米 | 3.6 | 3.6 | 3.6 | 3.8 | |
沉淀面積 | 平方米 | 176.7 | 254.5 | 453 | 707 | |
耙架每轉時間 | 分鐘 | 8.5,12.7,17.4 | 9,10,15,20.5 | 12.6 | 16 | |
處理能力 | 噸/24小時 | 88～390 | 127～580 | 226～1000 | 580～1500 | |
軌道中心圓直徑 | 米 | 18.36 | 24.36 | 30.36 | 38.36 | |

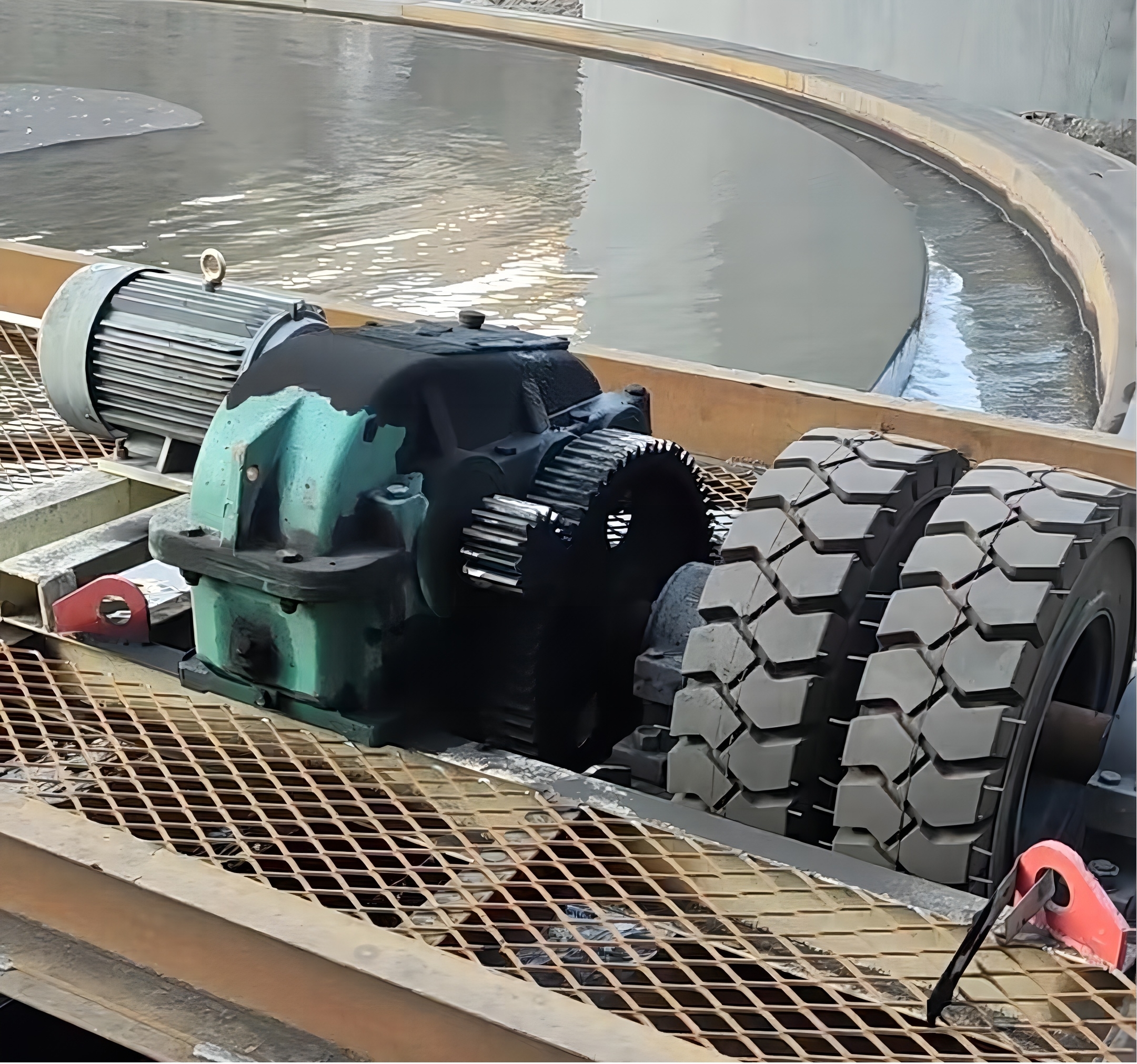

減速機 | 形式 |
| 兩段圓柱齒輪式 | 同左 | 兩段渦輪齒輪式 | 同左 |
中心距 | 毫米 | 400 | 400 |
|
| |
速比 |
| 40.165 | 40.165 | 106 | 106 | |
電動機 | 型號 | Y160M-6 | ||||
功率 | 千瓦 | 5.5 | 5.5 | 7.5 | 7.5 | |
轉數 | 轉/分 | 960 | 960 | 970 | 970 | |
型號及含義： G- 高能化 N- 中央單、雙機驅動□□-濃縮池直徑
注：表中所列的為本公司制造的幾種規格，本公司可滿足大、中、小選煤廠的不同需要， 設計各種類型的規格。
